ラインスキャンカメラ専用の汎用検査ステージ(カメラスタンド)。形状違いのカメラの取付、長さの相違する照明の取付が可能。同じ1シャーシで即座に取付、取替できる画像処理環境専用のプラットフォーム

FLEX-Lシリーズモデル

〇 ベース盤サイズ750×600、600×480の2サイズ、柱構成のアレンジが違う独立/可変/固定アームの3種類、工具レス操作が可能なF-ONEシリーズがございます。この構成を元に機能パーツや柱の追加などの同梱品選択、ベース盤幅や柱長の指定ができるカスタム指定、さらに標準品に無い専用設計の追加のご要望を承れます。
〇 製品運用過程で追加や装置組込み用として検討される場合は「同梱品選択」からご選択できます。

FLEX-L6048/7560シリーズ

FLEX-Lシリーズのステージ、シャーシ、アーム、スタンドのモデル選択。カメラ固定、照明固定、主柱それぞれ画像処理専用の角度調整、可変機構を標準装備している検査台(プラットフォーム)です。

　〇 構想イメージを問い合わせページからご連絡いただくことで、当方で構成の選択、お見積も可能です。

品名型式価格製品重量

FLEX-L6048		FLEX-L6048固定アームDE6048FI-M0￥146,00015Kg
FLEX-L6048可変アームDE6048VL-M1￥189,00020.4Kg
FLEX-L6048独立アームDE6048ID-M2￥248,00022.2Kg

FLEX-L7560		FLEX-L7560固定アームDE7560FI-M0￥152,00019.6Kg
FLEX-L7560可変アームDE7560VL-M1￥195,00021.8Kg
FLEX-L7560独立アームDE7560ID-M2￥252,00025.6Kg
付属品：取扱説明書，組立説明書、保証書、予備ナット(NTB-M6)x4
〇 カメラ固定シャーシ、照明固定シャーシ、主柱傾斜ベース(固定アームモデルは除く)、副柱可動ベースを含みます。
〇 本構成を元に、必要用途に合わせ柱長や、構成部品の追加などが行えるカスタムオーダーが可能です。

　カスタム対応品番　※柱長やベース盤幅をカスタム指定する時の本体品番

品名型式価格
6048柱長カスタム適用DE6048□□-M□-GG無しと同一
7560柱長カスタム適用DE7560□□-M□-GG無しと同一
6048ベース盤幅カスタム適用DE6048□□-M□-WW無しと同一
7560ベース盤幅カスタム適用DE7560□□-M□-WW無しと同一
〇 「カスタム指定品番」で柱長、幅の指定型式がございます。(柱長、幅カスタム指定は型式が2つ (または2つ以上の型式になります。)
　指定例：DE7560VL-M1のベース盤幅を幅850mmへカスタム指定
　　1. DE7560VL-M1-W
　　2. DEW-W850
〇柱長、ベース盤幅共にカスタム指定の場合は、「-GW」とご指定ください。

FLEX-L6048/7560F-ONEシリーズ

FLEX-L F-ONEシリーズのステージ、シャーシ、アーム、スタンドのモデル選択。カメラ固定、照明固定、主柱それぞれ画像処理専用の角度調整、可変機構をレバー操作で即座に可変できる検査台(プラットフォーム)です。

　〇 構想イメージを問い合わせページからご連絡いただくことで、当方で構成の選択、お見積も可能です。

品名型式価格製品重量

FLEX-L6048		FLEX-L6048F-ONE固定アームDE6048FI-FO-M0￥165,00015.4Kg
FLEX-L6048F-ONE可変アームDE6048VL-FO-M1￥213,00020.8Kg
FLEX-L6048F-ONE独立アームDE6048ID-FO-M2￥275,00022.6Kg

FLEX-L7560		FLEX-L7560F-ONE固定アームDE7560FI-FO-M0￥172,00020Kg
FLEX-L7560F-ONE可変アームDE7560VL-FO-M1￥219,00022.2Kg
FLEX-L7560F-ONE独立アームDE7560ID-FO-M2￥279,00026Kg
レバー色クランプレバーは、オレンジ色です。
付属品：取扱説明書，組立説明書、保証書、予備ナット(NTB-M6)x4
〇 カメラ固定シャーシ、照明固定シャーシ、主柱傾斜ベース(固定アームモデルは除く)、副柱可動ベースを含みます。
〇 本構成を元に、必要用途に合わせ柱長や、構成部品の追加などが行えるカスタムオーダーが可能です。

　カスタム対応品番　※柱長やベース盤幅をカスタム指定する時の本体品番

品名型式価格
柱長カスタム適用DE6048□□-FO-M□-GG無しと同一
柱長カスタム適用DE7560□□-FO-M□-GG無しと同一
ベース盤幅カスタム適用DE6048□□-FO-M□-WW無しと同一
ベース盤幅カスタム適用DE7560□□-FO-M□-WW無しと同一
〇 「カスタム指定品番」で柱長、幅の指定型式がございます。(柱長、幅カスタム指定は型式が2つ (または2つ以上の型式になります。)
　指定例：DE7560ID-FO-M2のベース盤幅を幅900mm、柱長=主柱の長さを1000mmへカスタム指定
　　1. DE7560DI-FO-M2-GW
　　2. DEW-W900
　　3. DEG1-L1000

同梱品選択 / 任意選択

〇 FLEX-Lシリーズ製品の機能パーツ、設置パーツを抜粋した選択が行えます。

品名型式価格適用範囲
カメラ固定シャーシDE10D1-10B\39,800
照明固定シャーシDE10E1-10B\41,800
主柱傾斜ベースDE10G1-10C\54,800
副柱可動ベースDE10G2-10CA\15,000

主柱　独立/可変(指定長)DE10G1-ID-L□□□L400= \73,300
1cm増毎 +\40		L400～L1200
(1cm単位)
　　　固定アーム(指定長)DE10G0-FI-L□□□L400= \18,900
1cm増毎 +\40		L400～L1200
(1cm単位)
副柱　独立アーム(指定長)DE10G12-ID-L□□□L400= \88,800
1cm増毎 +\40		L400～L1200
(1cm単位)
　　　可変/固定アーム副柱(指定長)DE10G2-VL-L□□□L300= \27,600
1cm増毎 +\20		L300～L800
(1cm単位)
カメラ柱(指定長)DE10D0-L□□□L250= \8,600
1cm増毎 +\40		L250～L550
(1cm単位)
照明柱(指定長)DE10E0-L□□□L400= \3,400
1cm増毎 +\20		L400～L600
(1cm単位)
保持バネ挿抜ナット M6 (10個セット)NTB-M6\590
保持バネ挿抜ナット M5 (10個セット)NTB-M5\590
保持バネ挿抜ナット M4 (10個セット)NTB-M4\590
保持バネ挿抜ナット M3 (10個セット)NTB-M3\590
〇 主柱 独立/可変(指定長)には、DE10G1-10Cが含まれます。
〇 副柱 独立アーム(指定長)には、DE10G1-10C, DE10G2-10CAが含まれます。
〇 副柱 可変/固定アーム(指定長)には、DE10G2-10CAが含まれます。
〇 機能パーツには、挿抜ナット/固定ネジは付属されません。
〇 設置パーツは、固定穴分の挿抜ナット/固定ネジが付属されます。
〇 指定長価格は、適用欄の最短長の長さが基準です。
〇 本項に無いものはお気軽にお問い合わせください。

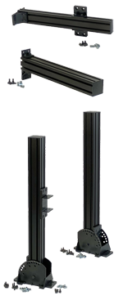

ミスミ、SUSと互換性のあるアルミフレームを採用した主柱。角度調整、可変、調整機構を搭載した主柱傾斜ベースDE10G1が含まれます。

主柱 独立/可変
DE10G1-10C搭載

カメラ固定アーム、照明固定アーム、副柱アームを固定するスタンド(主柱)。クランプやブラケット、治具、Lアングルなどの固定も可能な固定溝レールもあります。角度調整、可変機構を持たない主柱です。

主柱 固定アーム

アルミフレームのスタンド(主柱)の角度調整、可変、および、スタンドと接続できるXYベースとなる副柱可動ベースを搭載。画像処理、外観検査、欠陥検査の開発、テスト、試験、検査専用のカメラスタンドです。

副柱 独立アーム
DE10G1-10C、
DE10G2-10CA搭載

カメラ固定シャーシ、照明固定シャーシ、およびさまざまな、ブラケット、クランプ、治具を取付できるアーム(副柱)。キーエンスやオムロンのセンサーや、エドモンドの光学部品の固定も行なえます。

副柱 可変/固定
DE10G2-10CA搭載

カメラ固定用のカメラ柱(アーム)、照明固定用の照明柱(アーム)です。ミスミ、SUSと互換のアルミフレームを採用しています。カメラや照明の代わりに、キーエンス、オムロンのセンサーや、エドモンドの光学部品を取付、固定することもできます。

カメラ柱(上)
照明柱(下)

カスタム指定品番　※カスタム”対応”品番と同時にご指定

品名型式価格適用範囲

柱長変更 カスタム指定
　　主柱 ※1		DEG1-L□□□L400= \6,100
1cm増毎 +\40		L400～L1200
(1cm単位)
　　副柱 (独立アーム時の指定)DEG2-L□□□L400= \6,100
1cm増毎 +\40		L400～L1200
(1cm単位)
　　副柱 (可変/固定アーム時の指定)DEG2-L□□□L300= \5,700
1cm増毎 +\20		L300～L800
(1cm単位)
　　カメラ柱DED1-L□□□L250= \5,700
1cm増毎 +\40		L250～L550
(1cm単位)
　　照明柱DEE1-L□□□L400= \5,700
1cm増毎 +\20		L400～L600
(1cm単位)
6048ベース盤幅変更
　　カスタム指定 ※2		DEW-W□□□
(同時に本体品番が必要です)		W450= \16,000
1cm増毎 +\170		W450～W840
(1cm単位)
W850= \25,200
1cm増毎 +\170		W850～W1200
(1cm単位)
7560ベース盤幅変更
　　カスタム指定 ※2		DEW-W□□□
(同時に本体品番が必要です)		W450= \16,000
1cm増毎 +\210		W450～W840
(1cm単位)
W850= \26,800
1cm増毎 +\210		W850～W1200
(1cm単位)
〇 柱長カスタム指定、ベース盤幅カスタム指定は、本体と合わせて型式を指定します。(カスタム指定は対応型式と
　指定型式の2つ(または2つ以上)になります。
〇 アルミフレーム長のご指定となります。
　※1 独立/可変アームモデルのベース盤からの高さは、主柱傾斜ベースの固定高さ50mmが加算された高さになります。
　※2 ベース盤幅の指定長は、レール幅長となります。最大外寸は+20mmとなります。

専用設計対応

品名型式価格
〇 固定したいものへのブラケット設計製作、ベース盤などカスタムで対応していない範囲の特殊サイズなど、
　本製品ご注文と同時にご入用の加工品の設計製作を行います。
　・立会検証まで必要としない範囲を最大として対応いたします。ご要望内容をお問い合わせください。
〇 専用設計対応では、ご要望仕様の確認やり取りなどの上、お見積仕様書を発行いたします。

発送先、送料

日本国内全国発送します。

送料は弊社負担(無料)です。
合計金額が\20,000以下の場合は別途\900の送料が掛かります。

梱包収納、発送形態

ベース盤、各柱ごとに分割収納した半完成品で発送します。

ご注文形態

本webサイト、Email、FAXからご注文･お見積依頼ください。
お支払い方法は、納品･着荷後1か月以内の振込を標準としています、ご要望いただければ末締め翌月末振込や前振込もご対応できます。
商社様経由でのご購入は、webサイト販売とのお取引可能なお近くの商社様へご依頼ください。

納期について

おおよそ2週間で宅急便発送します。カスタム対応が含まれるご選択の場合はおおよそ3週間、専用設計を含む場合は4週間～6週間です。
標準品は3営業日以内にお見積書発行、専用設計の場合は仕様確認のご連絡、すり合わせの後、お見積仕様書を発行します。
