FLEX-A エリア/産業用カメラ検査ステージ 種類/価格
□ TOP > FLEX-A エリアカメラ向け > 種類/価格
アルミフレーム構成のベース盤、各柱。カメラ・照明固定シャーシは角度調整機構の数で選択。画像処理ライブラリやアルゴリズム開発、案件設計に使い回しし続けることができる画像処理専用の汎用プラットフォームです

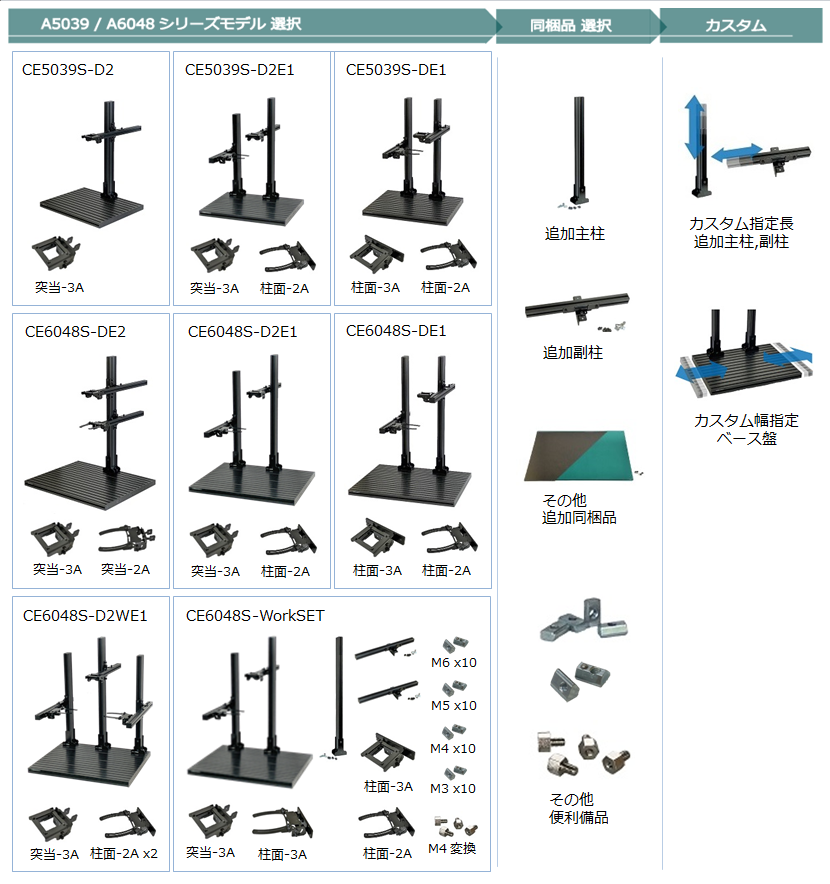

製品選択の概要
〇 ベース構成選択をもとに、[選択セットアップ]が可能です。目的用途に合わせセットアップできます。
〇 基本的な構成にカメラ固定シャーシなどを標準セットした[セットアップモデル]が4種類ございます。
〇 追加のご要望や装置組込み用として検討される場合は必要な項目からご選択ください。
選択セットアップ
〇 構想イメージを問い合わせページからご連絡にて、当方で構成の選択、お見積も可能です。
セットアップ済みモデル
選択セットアップ
ベース構成選択
| 品名：FLEX-A5039ベース/FLEX-A6048ベース | 型式 | 価格 | 適用範囲 | |
|---|---|---|---|---|
 CE5039-M1S1 | 主柱(L600)x1本 | CE5039-M1 | \57,800 | |
| 主柱(L600)x1本 + 副柱(L390)x1本 | CE5039-M1S1 | \80,200 | ||
| 主柱(L600)x1本 + 副柱(L390)x2本 | CE5039-M1S2 | \102,600 | ||
| 主柱(L600)x2本 + 副柱(L390)x2本 | CE5039-M2S2 | \122,000 | ||
| 主柱(指定長)x1本 ※1 | CE5039-ML□□□ | ML300= \63,800 1cm増毎 +\20 | L300～L1200 (1cm単位) |
|
 CE6048-M2S2 | 主柱(L700)x1本 | CE6048-M1 | \61,600 | |
| 主柱(L700)x1本 + 副柱(L480)x1本 | CE6048-M1S1 | \84,200 | ||
| 主柱(L700)x1本 + 副柱(L480)x2本 | CE6048-M1S2 | \106,800 | ||
| 主柱(L700)x2本 + 副柱(L480)x2本 | CE6048-M2S2 | \126,500 | ||
| 主柱(指定長)x1本 ※1 | CE6048-ML□□□ | ML300= \67,600 1cm増毎 +\20 | L300～L1200 (1cm単位) |
|
| 〇 その他柱本数は「同梱品選択」で行えます。 ※1 指定長を含む主、副柱の必要柱本数、それぞれの指定長は「同梱品選択」で行えます。 | ||||
カスタム対応品番 ※ベース盤幅をカスタム指定する時の本体品番
| 品名 | 型式 | 価格 | ||
|---|---|---|---|---|
 | ベース盤幅カスタム適用 | CE5039-M□(S□)-W | W無しと同一 | |
| ベース盤幅カスタム適用 | CE6048-M□(S□)-W | W無しと同一 | ||
| 〇 「カスタム対応」で幅の指定型式がございます。(幅カスタム指定は型式が2つになります。) 例：CE6048-M1S2 のベース盤幅を幅700mmへカスタム指定 1. CE6048-M1S2-W 2. W-W700 |
||||
専用設計対応
| 品名 | 型式 | 価格 | ||
|---|---|---|---|---|
| 〇 幅のみでなく奥行まで含めた「専用設計対応」も可能です。お問い合わせください。 | ||||
カメラ固定シャーシ選択
| 品名：FLEX-Aカメラ固定シャーシ | 型式 | 価格 | ||
|---|---|---|---|---|
 CE10D1-45-3A | 柱面固定、画角回転 機構のみ | CE10D1-45-1A | ￥21,000 | |
| 柱面固定、画角回転+上下 | CE10D1-45-2A | ￥28,500 | ||
| 柱面固定、画角回転+上下+左右 | CE10D1-45-3A | ￥39,600 | ||
| 突当固定、画角回転+上下+左右 | CE10D2-45-3A | ￥39,900 | ||
| 付属品：主副柱取付用ネジ、挿抜ナット NT-M6 x各2個、取扱説明書(保証書含む) |
||||
専用設計対応
| 品名 | 型式 | 価格 | ||
|---|---|---|---|---|
| 〇 特殊サイズのカメラ固定など、専用ブラケットの「専用設計対応」も可能です。お問い合わせください。 ・納品立ち合いが発生しない範囲でご対応できます。 |
||||
照明固定シャーシ選択
| 品名：FLEX-A照明固定シャーシ | 型式 | 価格 | ||
|---|---|---|---|---|
 CE10E1-80-3A | 柱面固定、照射上下 機構のみ | CE10E1-80-1A | ￥23,900 | |
| 柱面固定、照射上下+左右 | CE10E1-80-2A | ￥34,200 | ||
| 柱面固定、照射上下+左右+扇回転 | CE10E1-80-3A | ￥42,500 | ||
| 突当固定、照射上下+左右 | CE10E2-80-2A | ￥34,500 | ||
| 突当固定、照射上下+左右+扇回転 | CE10E2-80-3A | ￥42,900 | ||
| 付属品：主副柱取付用ネジ、挿抜ナット NT-M6 x各2個、取扱説明書(保証書含む) |
||||
専用設計対応
| 品名 | 型式 | 価格 | ||
|---|---|---|---|---|
| 〇 特殊形状の照明や機材の固定など、専用ブラケットやシャーシプレートの「専用設計対応」も可能です。お問い合わせください。 ・納品立ち合いが発生しない範囲でご対応できます。 |
||||
同梱品選択
| 品名 | 型式 | 価格 | ||
|---|---|---|---|---|
 | 5039主柱(L600) | CE10G1-MA60 | \21,500 | |
| 5039副柱(L390) | CE10H1-SA39 | \24,500 | ||
| 6048主柱(L700) | CE10G1-MA70 | \21,800 | ||
| 6048副柱(L480) | CE10H1-SA48 | \24,700 | ||
| 副柱 水平器追加装備 ※1 | CE10H1-SA-LV | \2,800/台 | ||
 | 5039ﾏｸﾞﾈｯﾄ台&静電ﾏｯﾄﾃﾞｽｸﾌﾟﾚｰﾄ | CE10F2-DP1 | \19,000 | |
| 6048ﾏｸﾞﾈｯﾄ台&静電ﾏｯﾄﾃﾞｽｸﾌﾟﾚｰﾄ | CE10F1-DP1 | \19,500 | ||
| 静電マットアース | F-127-1m | \1,400 | ||
 NT-M6 | 挿抜ナット M6 (10個セット) | NT-M6 | \450 | |
| 挿抜ナット M5 (10個セット) | NT-M5 | \450 | ||
| 挿抜ナット M4 (10個セット) | NT-M4 | \450 | ||
| 挿抜ナット M3 (10個セット) | NT-M3 | \450 | ||
| 保持バネ挿抜ナット M6(10個セット) | NTB-M6 | \590 | ||
| 〇主柱には、ベース盤取付用ネジ、挿抜ナット NT-M6 x各4個、取扱説明書(保証書含む)が付属します。 〇副柱には、主柱取付用ネジ、挿抜ナット NTB-M6 x各4個、取扱説明書(保証書含む)が付属します。 〇マグネット台&静電マットデスクプレートには、ツマミネジ x4個、挿抜ナット NTB-M4 x4個が付属します。 ※1 副柱(ベース,セットモデル,追加副柱)に装備して納品いたします。 |
||||
カスタム指定品番 ※カスタム”対応”品番と同時にご指定
| 品名 | 型式 | 価格 | 適用範囲 | |
|---|---|---|---|---|
 | 柱長カスタム指定 主柱 | CE10G1-MAL□□□ | MAL300= \25,400 1cm増毎 +\20 | L300～L1200 (1cm単位) |
| 副柱 | CE10H1-SAL□□□ | SAL300= \28,400 1cm増毎 +\10 | L300～L600 (1cm単位) |
|
| 5039ベース盤幅変更 カスタム指定 ※1 | CEW-W□□□ [同時に本体品番が必要です] | W250= \16,000 1cm増毎 +\140 | W250～W740 (1cm単位) |
| W750= \25,400 1cm増毎 +\140 | W750～W1000 (1cm単位) |
|||
| 6048ベース盤幅変更 カスタム指定 ※1 | CEW-W□□□ [同時に本体品番が必要です] | W250= \16,000 1cm増毎 +\170 | W250～W740 (1cm単位) |
|
| W750= \26,900 1cm増毎 +\170 | W750～W1000 (1cm単位) |
|||
| 〇 ベース盤幅カスタム指定は、ベース構成本体と合わせて型式を指定します。(幅変更カスタム指定は型式が2つになります。) ※1 ご指定いただいた長さは、レール幅長となります。最大外寸は+9mmとなります。 |
||||
専用設計対応
| 品名 | 型式 | 価格 | ||
|---|---|---|---|---|
| 〇 固定したいものへのブラケット設計製作、ベース盤などカスタムで対応していない範囲の特殊サイズなど、 本製品と同時にご入用の加工品の設計製作を行います。 ・立会検証まで必要としない範囲を最大として対応いたします。ご要望内容をお問い合わせください。 ・専用設計対応では、ご要望仕様のご確認などの上、お見積仕様書を発行いたします。 |
||||
セットアップモデル
A5039モデル、A6048モデルそれぞれ、2つのセットアップモデル。
FLEX-A5039 突当カメラモデル
| 品名：FLEX-A5039突当カメラ | 型式 | 価格 | 製品重量 | |
|---|---|---|---|---|
 | 主柱L600x1 +副柱L390x1 | CE5039S-D2 | \119,500 | 7.3kg |
| カメラ固定シャーシ CE10D2-45-3A | ||||
| 付属品：取扱説明書(保証書含む) | ||||
FLEX-A5039 側面カメラ照明モデル
| 品名：FLEX-A5039側面カメラ照明 | 型式 | 価格 | 製品重量 | |
|---|---|---|---|---|
 | 主柱L600x2 +副柱L390x2 | CE5039S-DE1 | \195,000 | 10.6kg |
| カメラ固定シャーシ CE10D1-45-3A | ||||
| 照明固定シャーシ CE10E1-80-2A | ||||
| 付属品：取扱説明書(保証書含む) | ||||
FLEX-A6048 突当カメラ照明モデル
| 品名：FLEX-A6048突当カメラ照明 | 型式 | 価格 | 製品重量 | |
|---|---|---|---|---|
 | 主柱L700x1 +副柱L480x2 | CE6048S-DE2 | \157,700 | 12kg |
| カメラ固定シャーシ CE10D2-45-3A | ||||
| 照明固定シャーシ CE10E2-80-2A | ||||
| 付属品：取扱説明書(保証書含む) | ||||
FLEX-A6048 側面カメラ照明モデル
| 品名：FLEX-A6048側面カメラ照明 | 型式 | 価格 | 製品重量 | |
|---|---|---|---|---|
 | 主柱L700x2 +副柱L480x2 | CE6048S-DE1 | \199,500 | 13.3kg |
| カメラ固定シャーシ CE10D1-45-3A | ||||
| 照明固定シャーシ CE10E1-80-2A | ||||
| 付属品：取扱説明書(保証書含む) | ||||
同梱品選択
| 品名 | 型式 | 価格 | ||
|---|---|---|---|---|
| 5039主柱(L600) | CE10G1-MA60 | \21,500 | |
| 5039副柱(L390) | CE10H1-SA39 | \24,500 | ||
| 6048主柱(L700) | CE10G1-MA70 | \21,800 | ||
| 6048副柱(L480) | CE10H1-SA48 | \24,700 | ||
| 副柱 水平器追加装備 ※1 | CE10H1-SA-LV | \2,800/台 | ||
| 5039ﾏｸﾞﾈｯﾄ台&静電ﾏｯﾄﾃﾞｽｸﾌﾟﾚｰﾄ | CE10F2-DP1 | \19,000 | |
| 6048ﾏｸﾞﾈｯﾄ台&静電ﾏｯﾄﾃﾞｽｸﾌﾟﾚｰﾄ | CE10F1-DP1 | \19,500 | ||
| 静電マットアース | F-127-1m | \1,400 | ||
NT-M6 | 挿抜ナット M6 (10個セット) | NT-M6 | \450 | |
| 挿抜ナット M5 (10個セット) | NT-M5 | \450 | ||
| 挿抜ナット M4 (10個セット) | NT-M4 | \450 | ||
| 挿抜ナット M3 (10個セット) | NT-M3 | \450 | ||
| 保持バネ挿抜ナット M6(10個セット) | NTB-M6 | \590 | ||
| 〇主柱には、ベース盤取付用ネジ、挿抜ナット NT-M6 x各4個、取扱説明書(保証書含む)が付属します。 〇副柱には、主柱取付用ネジ、挿抜ナット NTB-M6 x各4個、取扱説明書(保証書含む)が付属します。 〇マグネット台&静電マットデスクプレートには、ツマミネジ x4個、挿抜ナット NTB-M4 x4個が付属します。 ※1 副柱(ベース,セットモデル,追加副柱)に装備して納品いたします。 |
||||
発送先、送料
日本国内全国発送します。
送料は弊社負担(無料)です。
合計金額が\20,000以下の場合は別途\900の送料が掛かります。
梱包収納、発送形態
ベース盤、各柱ごとに分割収納した半完成品で発送します。
ご注文形態
本webサイト、Email、FAXからご注文･お見積依頼ください。
お支払い方法は、納品･着荷後1か月以内の振込を標準としています、ご要望いただければ末締め翌月末振込や前振込も対応できます。
商社様経由でのご購入は、webサイト販売とのお取引可能なお近くの商社様へご依頼ください。
納期について
おおよそ2週間で宅急便発送します。カスタム対応が含まれるご選択の場合はおおよそ3週間、専用設計を含む場合は4週間～6週間です。
標準品は3営業日以内にお見積書発行、専用設計の場合は仕様確認のご連絡、お見積仕様書を発行します。
